產品用途

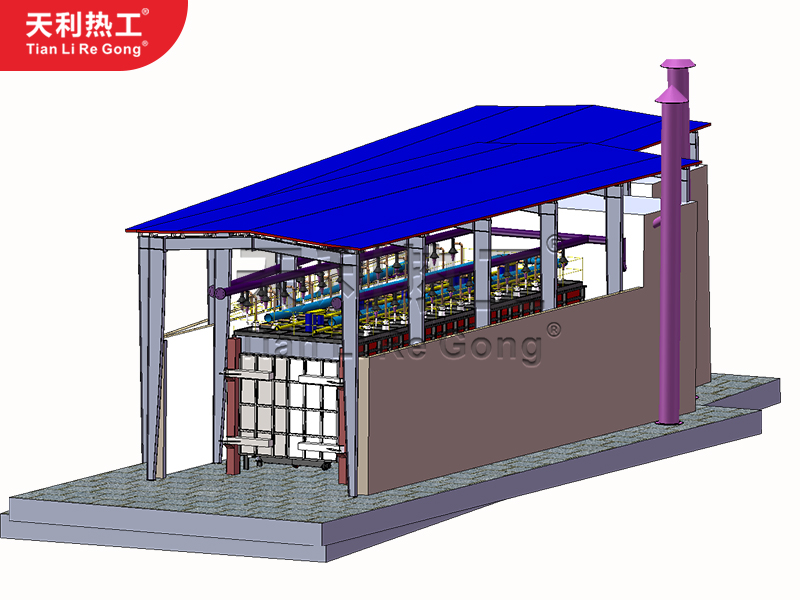

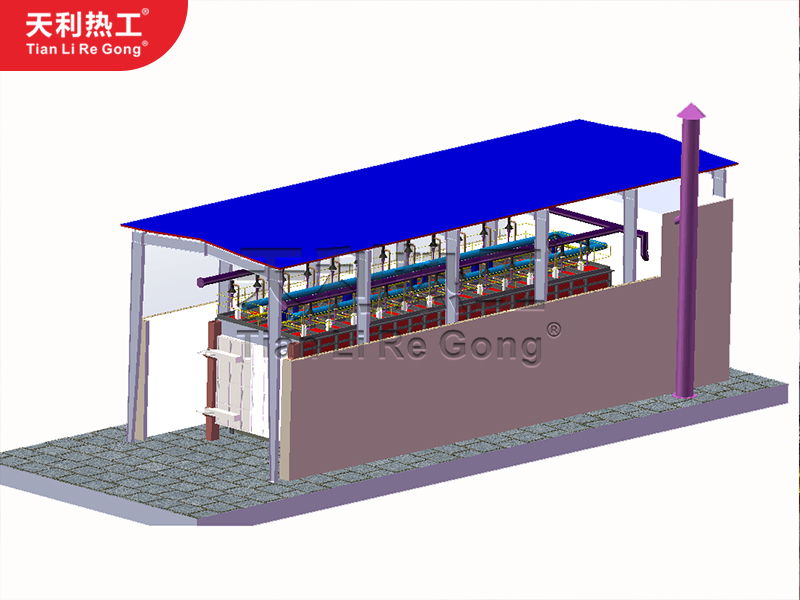

自身預熱式燃?xì)鉄崽幚頎t

一、設備簡述

自身預熱式燃?xì)鉄崽幚頎t主要用于鍋爐蛇形管部件冷彎及焊后退火熱處理工藝。預防熱處理進程中工件表面產生氧化及過燒現象。

本燃?xì)馀_(tái)車退火爐采用天然氣作燃料，與燃燒系統、溫控系統及程序控制系統配套使用，可自動控制燃燒工況、記錄工作溫度及熱處理爐各種動作的自動化（含手動）操作。

二、主要技術參數

序號	名稱	數 據
1	爐膛內凈尺寸	20×4.5×3.5m（長×寬×高）
2	裝載量	100t（不含墊鐵）
3	工件形狀	鍋爐蛇形管部件
4	額定溫度	800℃
5	升溫速度	升溫速度為0～200℃/h（可調）
6	降溫速度	10～250℃/h（300℃以上可調節，滿載(100t)時≥200℃/h）
7	保溫階段溫度均勻性	≤±10℃
8	控溫精度	精度達0.2‰（西門子S7-1500PLC ）各區溫度控制精度≤±1℃
9	爐體外表面溫升	≤40℃
10	爐襯結構	標準纖維折疊塊+耐熱鋼鉚固件
11	爐車傳動	變頻調速，行車速度～8m/min
12	爐門密封	爐門采用對開式機械旋轉爐門，采用氣動機構
13	爐側/后密封系統	采用氣缸底托式纖維塊自動壓緊和軟邊密封裝置
14	爐膛總控溫區數	10區
15	測溫控溫?zé)犭娕?/span>	爐墻布置固定熱電偶，用于爐內氣氛測溫、控溫
16	燃料	天然氣
17	爐膛燃?xì)鈀大消耗量	480.37Nm3/h
18	燒嘴	自身預熱輻射管燒嘴Sinmax 5MB
19	燃燒方式	脈沖式燃燒
20	熱風導流循環系統	高溫循環風機采用皮帶傳動 不銹鋼導流罩
21	燒嘴前燃料壓力	4-5KPa
22	控溫方式	上位工控機集散控制、下位西門子S7-1500 PLC
23	控制系統	集散控制系統工業以太網，下位S7-1500 PLC
24	爐壓控制	電動執行機構；微差壓傳感器
25	供風系統	高壓離心風機(西門子變頻)
26	煙氣排放系統	高溫引風機(西門子變頻)
27	氮?dú)獬淙搿⒎派⑾到y(tǒng)及氧含量監測	設計氮?dú)獾某淙搿⒎派⒓把鹾勘O(jiān)測接口
28	環境保護	排煙、噪聲、排放物、環境衛生、安全達到國家環保標準
29	供電參數	380V±10% 50Hz±2.5 3相

三、設備組成

本自身預熱式燃?xì)鉄崽幚頎t主要由爐體、爐襯、爐門及爐門開啟機構、密封裝置、臺車、熱風循環系統、燃燒系統、天燃?xì)夤苈贰⒖諝夤苈贰⑴艧煿苈贰⒚芊庋b置及電氣及自動控制系統等部分組成。
